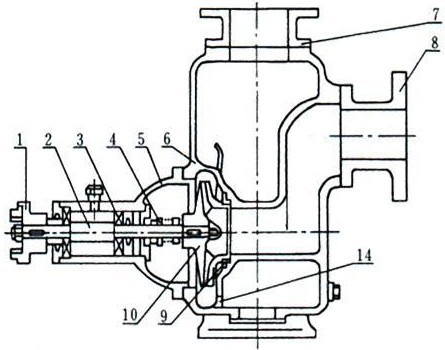

CYZ-A自吸式离心油泵结构图
|
|
1 |
联轴器 |
8 |
进口座 |
|
2 |
泵轴 |
9 |
前密封环 |
|
3 |
轴承 |
10 |
叶轮 |
|
4 |
机械密封 |
11 |
后盖 |
|
5 |
轴承体 |
12 |
挡水圈 |
|
6 |
泵壳 |
13 |
加液孔 |
|
7 |
出口座 |
14 |
回液孔 |
CYZ-A自吸式离心油泵工作原理
CYZ-A自吸式离心油泵均采用轴向回液的泵体结构。
泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。
随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。
备注：在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到水泵的效率及自吸性能,应给予更换.
|
